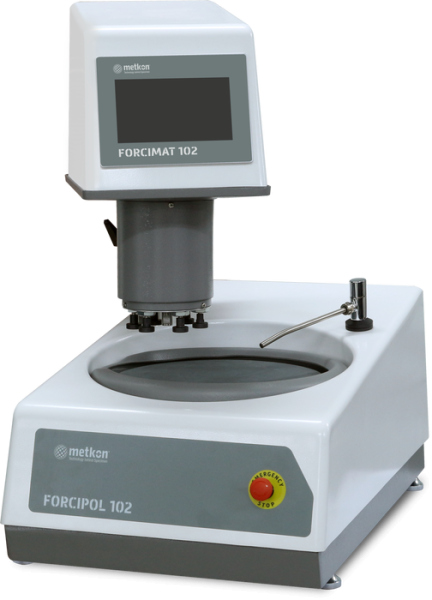

FORCIPOL-102 & FORCIMAT-102
FORCIPOL-102 & FORCIMAT-102

自動研磨機 1軸タイプ

FORCIPOL-102 & FORCIMAT-102

型番 : 3621&3014

  • 1軸研磨機
フォーシポール102とフォーシマット102を組み合わせた1軸タイプの自動研磨機です。個別荷重と全体荷重の両方が行えます。タッチパネル式で研磨条件をプログラムで管理が出来ます。

FORCIPOL-102 & FORCIMAT-102 の特長

ベースのフォーシポール102とヘッドのフォーシマット102を組み合わせたの1軸自動研磨機です。個別荷重と全体荷重の両方で研磨が出来ます。ヘッドを振って手動研磨も可能です。

プログラムで複雑な研磨条件を解りやすく管理が出来るので、色々な試料の研磨を行う場合に適しています。全体荷重モードに研磨量を指定出来る「研磨量コントロール」のオプションが有り、これを使うと狙った位置まで研磨をすることが容易になります。簡単な研磨から精密な研磨まで全ての試料研磨に対応可能なマルチ対応型の試料研磨機です。

研磨条件はご依頼頂ければ無償にてご提供致します。


FORCIPOL-102 & FORCIMAT-102 のベネフィット

  • 研磨盤サイズの変更が可能

試料研磨機は研磨盤のサイズによって、研磨機の機種が変わってしまうのが一般的ですが、フォーシポール102は、Φ200,250,300mmのサイズに対応出来ます。将来的に、研磨力を上げたい、研磨試料が増えた、試料サイズが大きくなったといった場合にフォーシポール102 であれば研磨盤の変更で対応出来ます。

  • 個別荷重と全体荷重の両方が使用出来る

取扱いが簡単でバフ研磨が得意な個別荷重と、面出しが得意でダレにくい研磨が得意な全体荷重の両方が使用出来ます。どんな試料が来ても対応が可能な機種です。

  • プログラム管理が出来る

複雑な研磨条件を解りやすくプログラム化することが出来ます。1つのプログラムの中に9つのステップが有り、各ステップに研磨条件を保存できます。次の番手に進んだ時にステップ画面も次に進めるだけで、研磨条件の設定が完了します。

  • 最大7本の自動供給ボトルが設置可能

自動供給器の1本タイプの「ドージマット12」と6本タイプの「ドージマット102」を取付けることが出来ます。両方取付けると7本の供給ボトルを取付が可能です。自動供給の条件もプログラムで設定出来るので、再現性のある研磨が可能になります。

  • 安心の故障対応

装置は、故障のリスクも考えておかなければなりません。ハルツォク・ジャパンは、故障が考えられる部品は在庫をストックし、即日対応も可能な体制を整えています。さらに、ハルツォク・ジャパン(メタログラフィ事業部)で販売の装置には2年保証が付いています。初期不良で1年、さらに初期には現れない部品の耐久不良に対し1年と考え、2年間の無償修理期間を設けています。ハルツォク・ジャパンはアフターサービスの会社です。ご安心して装置をお使いください。

FORCIPOL-102&FORCIMAT-102のスペック

項目 スペック
研磨ステージ 1
研磨盤径 Φ200、Φ250、Φ300 mm
研磨盤 回転方向 時計方向、反時計方向
研磨盤 回転数 50~600 rpm
研磨モータ 750W
操作方法 タッチパネル
プログラムメモリ 30個 x 2(個別用/全体用)
個別荷重 5~60N(試料1個)
全体荷重 30~500N / 試料数(試料1個)
加圧方法 エアシリンダー
加圧制御 圧力センサ
研磨量制御 0.01mm単位(オプション)
ホルダー試料径 ミリ :Φ25, 30, 40, 50
インチ :Φ1, 1-1/4, 1-1/2, 2
ホルダー回転方向 反時計方向
ホルダー回転数 50~150 rpm
ホルダーモータ 100W
電源 単相100V 10A 800W
単相200V 5A 800W
寸法、重量 幅45、奥行74、高80 cm / 66kg

FORCIPOL-102 のアクセサリー


アルミホイール

PVCホイール

マグネットホイール

飛散防止ガード

紙リング

マグノベース

金属板

糊付き金属板

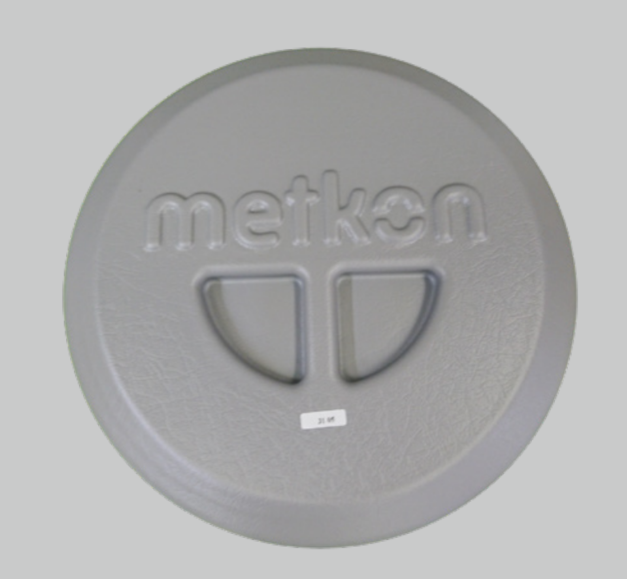

フタ

保護カバー

B-Cube(バフ収納 BOX)


FORCIMAT-102 のアクセサリー

  • 個別荷重ホルダー

試料ホルダー

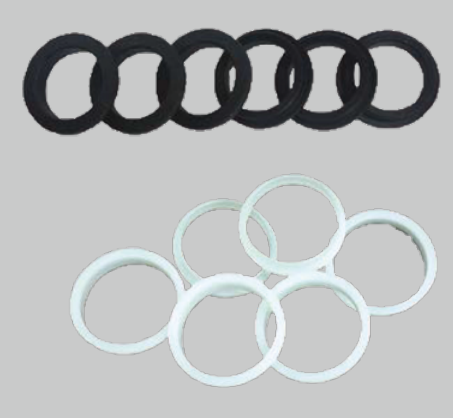

はめ込みリング


  • 全体荷重ホルダー Φ130mm

涙滴ホルダー

クランプタイプホルダー

角型ホルダー

  • 全体荷重ホルダー Φ160mm

クランプタイプホルダー

角型ホルダー


  • 全体荷重ホルダー用 試料セット治具

加圧板

ルボマット




専用ホルダーや特殊カバーを作りたいという場合は『ハルツォク工房』にご相談下さい。「こんな感じのものが欲しい。」とお伝え下さい。ご提案のイメージ図をお送りしますのでご検討下さい。


FORCIPOL-102&FORCIMAT-102 のオプション


【4006】ドージマット12

【4008】ドージマット102

【GR0865】エンバイロ

【T-500】沈殿槽

試料乾燥機

【GR0872】Z軸研削量コントロール機能
