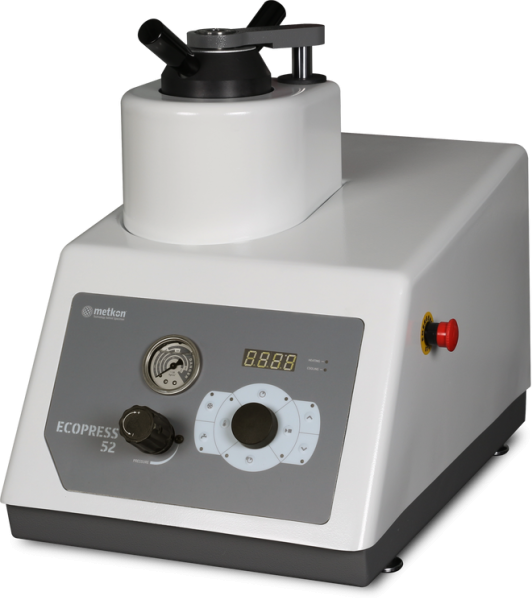

自動埋込機 1軸タイプ

ECOPRESS-52

型番 : 2510

  • 埋込機
エコプレス52は最も簡単に試料埋込が行える自動埋込機です。簡単操作で誰でも使用することが出来ます。経済性に優れた機種です。

ECOPRESS-52 の特長

エコプレス52は、操作部を極力シンプルにした低価格モデルです。複数のプログラムは出来ませんが、埋め込み性能は他のシリーズと同じです。同条件での埋め込みが多い場合はエコプレス52が最適です。

エコプレス52は、コンパクト設計で設置スペースを取りません。


ECOPRESS-52 のベネフィット

  • モールドだけ交換可能

エコプレスシリーズは、ヒーターユニット分離型を採用しています。その為、モールドだけを取り外すことが出来ます。そのメリットは、複数の径の試料埋込を行いたい場合、モールドセットだけ購入するれば良いので大幅なコストカットが出来ます。モールドに傷が入った際も、モールドだけ購入すれば済むので修理費も安く抑えることが出来ます。ヒーターユニットが故障した場合も同様に、故障個所だけの修理で済みます。分離型のデメリットは、一体型と比べて熱伝導性が悪くなるので、埋込時間が1分程度伸びる事です。

  • 試料作成後にフタの開閉が硬くならない

エコプレスシリーズは、フタにバイオネット機構を採用しています。ネジ機構の場合、高い圧力が掛かるとねじ部が噛み合い、圧力解放後も硬くて外れないという現象が起きます。バイオネット機構の場合、平行に圧力を受ける構造なので噛み合うことが無く、フタが硬くなりにくい構造になっています。

  • 誰でも使える埋込機

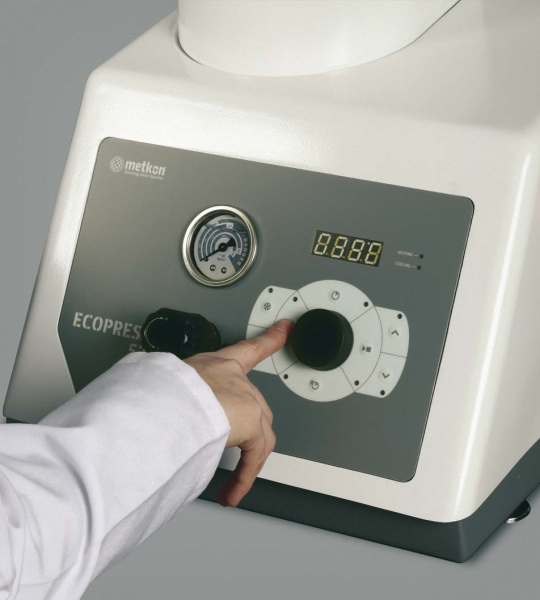

エコプレス52 は、操作部がとてもシンプルで誰でも使用出来ます。最初にパラメータを入力したら、次回からはラムの上下ボタンとスタートボタンを押すだけです。初めての方でも使える操作性になっています。

  • 危険な試料埋込から安全な試料埋込へ

旧型の埋込機をまだ使用しているという現場の責任者様に、エコプレスシリーズを強くお勧めします。旧型埋込機はヒーターが剥き出しで危険な上に、冷却機能が無いものが多い為、熱い試料を埋込不十分で取り出した場合、樹脂が破裂する恐れがあり大変危険です。エコプレスシリーズは、ヒーター部が断熱材とカバーで保護され、水冷方式により短時間で埋込試料を冷却し提供するので、オペレータの安全をしっかり確保するだけでなく、埋込の質の向上、工数の削減も実現出来ます。

  • 安心の故障対応

装置は、故障のリスクも考えておかなければなりません。ハルツォク・ジャパンは、故障が考えられる部品は在庫をストックし、即日対応も可能な体制を整えています。さらに、ハルツォク・ジャパン(メタログラフィ事業部)で販売の装置には2年保証が付いています。初期不良で1年、さらに初期には現れない部品の耐久不良に対し1年と考え、2年間の無償修理期間を設けています。ハルツォク・ジャパンはアフターサービスの会社です。ご安心して装置をお使いください。

ECOPRESS-52 の基本スペック

項目 スペック
埋込ユニット 1
モールド種類 ミリ :Φ25, 30, 40, 50
インチ :Φ1, 1-1/4, 1-1/2, 2
加圧能力 0-300bar (Φ50mm, 2インチは0-220bar)
加圧方式 油圧制御方式
加熱温度 0-200℃(1℃単位)
加熱時間 0-99:59(1sec単位)
ヒータ容量 200V: 1650W, 100V: 1320W
予備加圧
予備加熱
冷却方法 時間冷却(1sec単位)
温度冷却(1℃単位)
スロー冷却(間欠時間設定)
冷却方式 水冷方式
手動冷却
非常停止ボタン
ヒーターサーマルスイッチ 230℃以上になった場合に強制遮断
操作方法 各種ボタン、ロータリーボタン
プログラムメモリ 1個(前回値)
電源 単相100V 15A 1.5kW
単相200V 10A 2.0kW
寸法、重量 幅36、奥行55、高48(上蓋解放で57)cm / 42kg

ECOPRESS-52 のオプション


モールドセット 標準タイプ

モールドセット 面取りタイプ

【GR1363】循環冷却タンク
